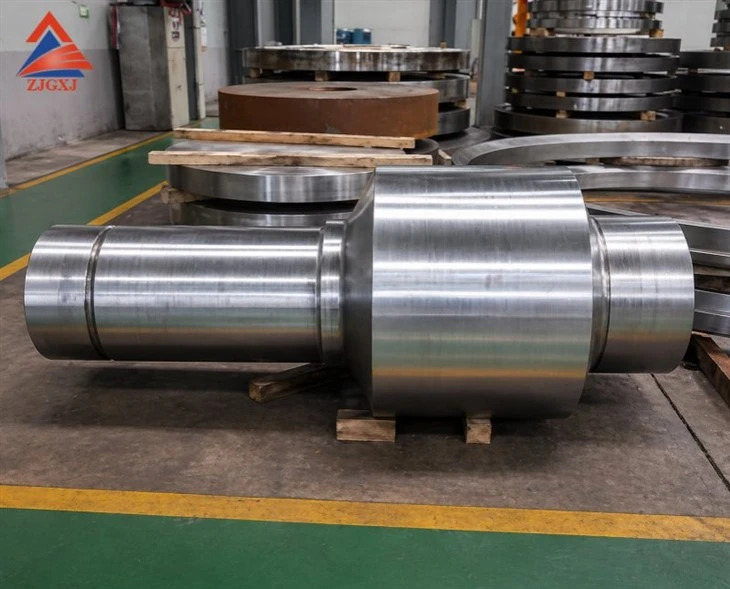

Hoofdas van de windturbine

De hoofdas van de windturbine is het belangrijkste structurele onderdeel van de aandrijflijn van een windturbine, gepositioneerd tussen de rotornaaf en het versnellingsbak- of generatorsysteem. Het is verantwoordelijk voor het overbrengen van een extreem hoog en fluctuerend koppel dat wordt gegenereerd door de winddruk op de bladen, terwijl het tegelijkertijd de buigbelastingen van het rotorgewicht en aerodynamische krachten ondersteunt.

In tegenstelling tot algemene transmissieschachten die in hulpsystemen worden gebruikt, fungeert de hoofdas als een kritische belasting-dragende energie-interface in zowel onshore als offshore windturbines. Het falen ervan kan rechtstreeks van invloed zijn op de gehele werking van de turbine, waardoor materiaalintegriteit en smeedkwaliteit essentieel zijn in elke productiefase.

Bij Zhangjiagang Xinjie Forging Co., Ltd. vervaardigen we gesmede hoofdassen van windturbines, speciaal voor windenergiesystemen met zware{2}} belasting, waarbij weerstand tegen vermoeiing, structurele uniformiteit en stabiliteit op de lange- termijn belangrijke technische vereisten zijn.

Technische rol van de hoofdas van een windturbine

Bij een windenergieaandrijflijn is de hoofdas niet slechts een roterend onderdeel-het is een lastovergangsstructuur.

Het moet tegelijkertijd het volgende afhandelen:

• Hoge koppeloverdracht van rotorbladen
• Continue buigspanning door rotorgewicht
• Variabele impact van de windbelasting
• Compensatie van verkeerde uitlijning tussen naaf en versnellingsbak

Deze combinatie van spanningsomstandigheden zorgt voor complex vermoeiingsgedrag. Daarom wordt gesmeed gelegeerd staal met gecontroleerde korrelstroom veel gebruikt in deze toepassing.

Bij Zhangjiagang Xinjie Forging Co., Ltd. is de productie van de hoofdas gebaseerd op open-matrijzensmeedwerk met strikte vervormingscontrole om een ​​continue metaalstroom langs de as van de as te garanderen.

De belangrijkste productiefasen zijn onder meer:

Ultrasoon geteste selectie van grondstoffen

• Meer-traps verwarming en smeedvervorming
• Gecontroleerde koeling en warmtebehandeling (Q&T)
• Ruwe bewerking voor structurele stabilisatie
• Precisiebewerking voor uitlijning en pasvorm
• Laatste correctie en inspectie van de rechtheid

For large rotor shafts, maintaining internal continuity of the grain structure is more important than external appearance. This directly affects fatigue life under millions of cyclic loads.

Omdat de hoofdas wordt blootgesteld aan wisselende koppel- en buigbelastingen, richt de materiaalkeuze zich op vermoeiingsweerstand en breuktaaiheid in plaats van alleen op statische sterkte.

Veelgebruikte materialen zijn onder meer:

• 34CrNiMo6
• 42CrMo
• 40CrNiMo
• AISI 4140
• AISI 4340

Deze materialen zijn geselecteerd op:

• Hoge vermoeidheidsbestendigheid onder cyclische belasting
• Stabiele taaiheid bij wisselende temperaturen
• Weerstand tegen scheurvoortplanting
• Lange levensduur in offshore-omgevingen

De materiaaltoevoer en -verwerking worden gecontroleerd volgens EN-, ASTM-, DIN- en ISO-gerelateerde specificaties.

Bij offshore-toepassingen wordt de as ook blootgesteld aan hogere corrosie- en vochtigheidsbelasting, waardoor strengere materiaal- en oppervlaktecontrolestrategieën vereist zijn.

Als u een fabrikant van windturbinehoofdassen voor rotoraandrijfsystemen aanschaft, biedt Zhangjiagang Xinjie Forging Co., Ltd. op maat gemaakte smeedoplossingen op basis van technische tekeningen, belastingsomstandigheden en projectspecificaties.

We ondersteunen OEM-productie, vervangende assen en grootschalige projecten voor het smeden van windenergieaandrijflijnen voor wereldwijde klanten op het gebied van duurzame energie.
